SEI膜结构

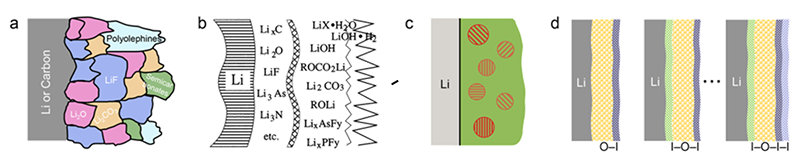

a 马赛克式SEI模型：Peled， Aurbach及其同事在20世纪80年代和90年代进行的通过主要使用傅里叶变换红外光谱(FTIR)， x射线光电子能谱(XPS)和电化学阻抗谱(EIS)检查SEI的组成和结构

b 多层SEI模型：与图a类似，均为富无机和富有机物种分别分布在内部和外部区域，主要结构不一样

c 布丁-李子式SEI模型：在过去的十年中，随着低温透射电子显微镜(cryo-EM)的成功应用，其中无定形有机聚合物基体(称为“布丁”)嵌入无机晶体(称为“李子”)

d 具有交替无机-有机（I-O）超薄多层结构的SEI模型：采用基于原子力显微镜(AFM)的压痕技术，尽管在细节结构上存在差异，但对SEI的最新理解基本上与经典的马赛克和分层模型保持一致。

到目前为止，这a和b两种模式已经成为最普遍的模式。从本质上讲，我们仍然缺乏对SEI组成和结构的精确认识，以及对SEI在阳极过程中的形成和演化机制和作用的准确和全面的理解。造成这种情况的主要原因是当前的表征方法要么是空间不敏感的，要么是破坏性的，要么是缺乏实时性的。
